一、產品介紹
BND-S7K-40是一款高功率水冷激光功率計傳感器，具有40mm孔徑。功率測量范圍為100W - 7kW。配備一個偏轉錐體和環形接收器，可承受最大3kW/cm2的功率密度。光譜覆蓋范圍為0.8 - 2 和 10.6μm。該傳感器配備一根標準5米電纜，用于連接至一個主機儀表或PC接口。
二、產品規格
| 型號 | BND-S7K-40 |
| 光譜范圍（μm） | 0.8 - 2, 10.6 |
| 功率范圍 | 100W - 7kW |
| 測量能力 | |
| 分辨率 (W) | 1 |
| 測量不確定度（±%） | < 1 |
| 非線性度（±%） | < 2 |
| 精度（±%） | < 5 |
| 響應時間 | < 3 |
| 吸收體類型 | PT |
| 探測口徑 | 40 |
| 損傷閾值 | |
| 最大平均功率密度 | 3kW/cm2 |
| 入射光束照射要求 | 為避免探頭受損壞，對入射光束照射位置與傾斜角度提出如下要求： ①入射光束中心應照射在探頭錐體中心，最大位置偏移量不超過光斑直徑的1/4; ②入射光束最大傾斜角度±5度。 |
| 物理特性 | |
| 規格 | Φ137 × 65 |
| 冷卻方式 | 水冷 |
| 冷卻水流量（L/min） | 5 - 10 |
| 接口類型 | DB-9M |
| 電纜長度 | 5 |

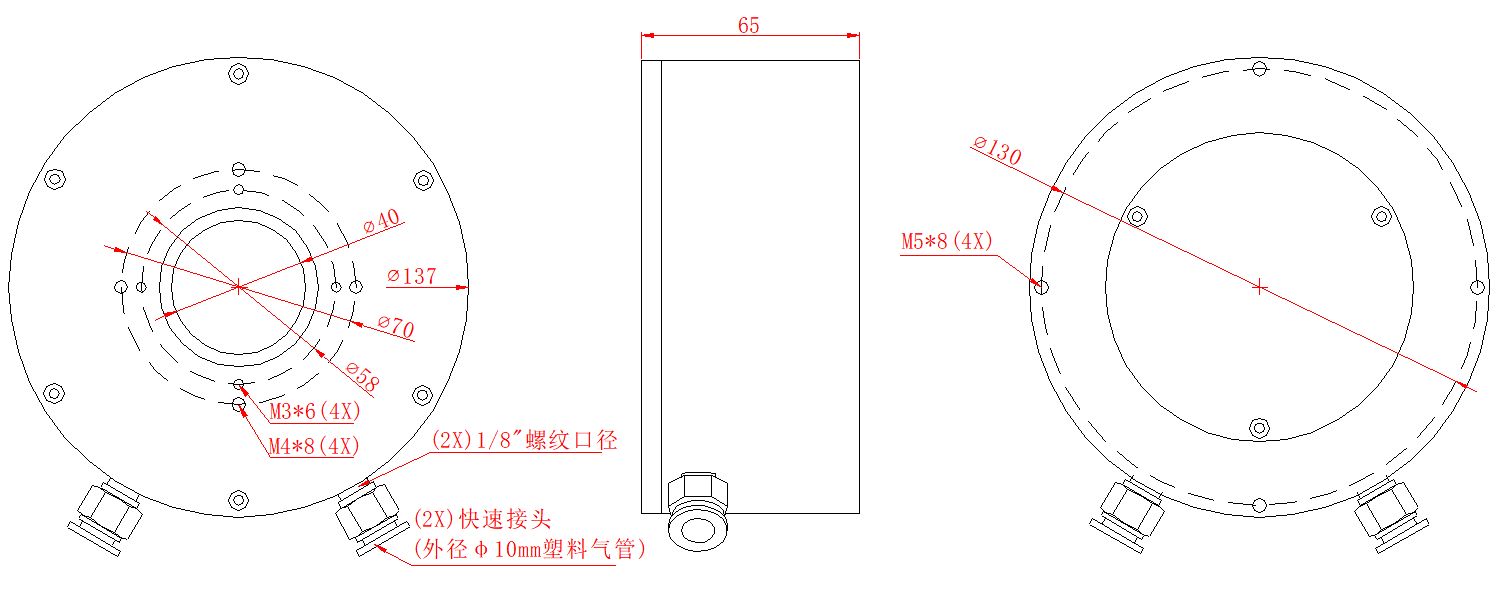

三、尺寸圖
