一、產品介紹

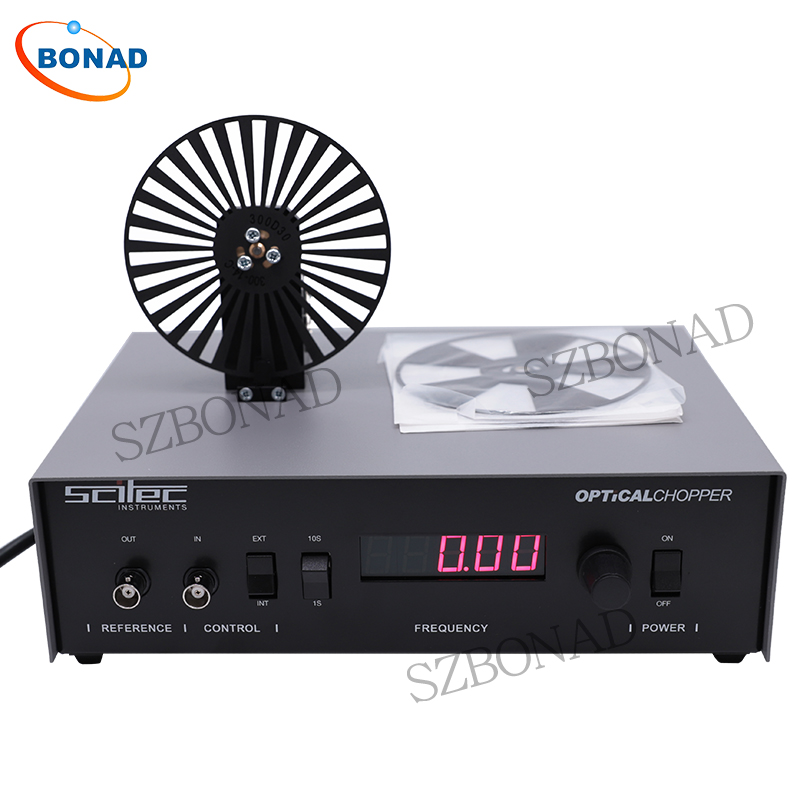

300CD 是一款高穩定性變頻光學斬波器。基本系統由一個控制單元、一個斬波頭和一組四個化學黑化光刻蝕盤組成。該系統可在 5Hz 至 3kHz 的頻率范圍內運行。有多種附加盤和配件可供選擇，以擴展頻率范圍并滿足個人要求。
● 5Hz - 3kHz 標準光學斬波頻率范圍(0.015Hz 至 40kHz 可選)
● 直徑102mm的圓盤
● 緊湊型光學斬波頭
● 低噪音、低振動
● 光化學蝕刻非磁盤
● 可變光圈
● 配件范圍

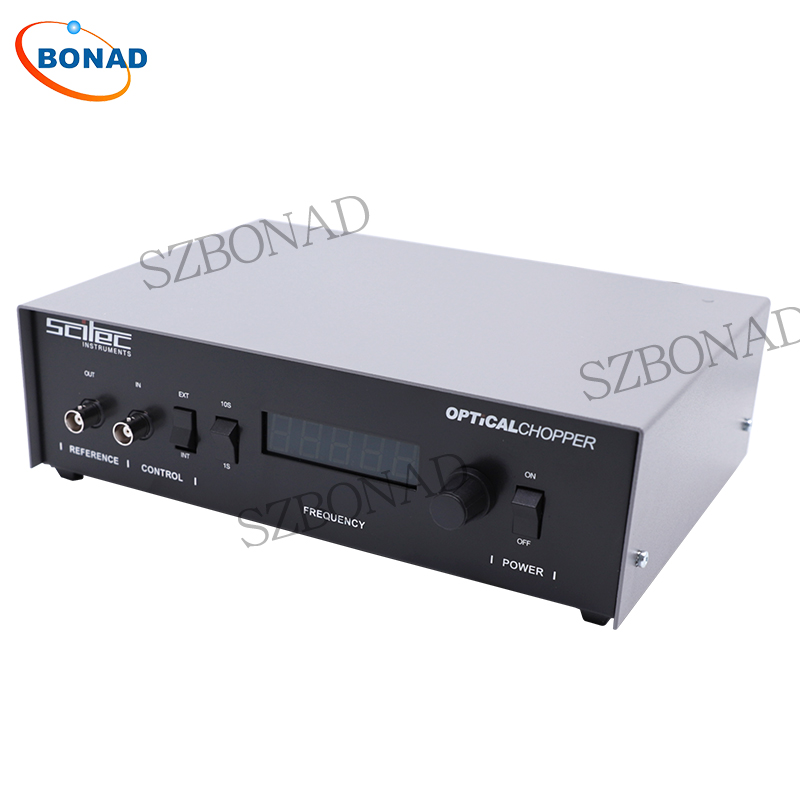

300CD 控制單元具有 5 位斬波頻率顯示?？梢酝ㄟ^(guò)將模擬電壓施加到“控制”BNC 來從外部控制斬波頻率?！皡⒖肌盉NC 提供 TTL 電平輸出，由斬波頭上的光開關直接生成。該信號相對于斬波動作具有恒定相位，可用作其他儀器(如鎖相放大器)的參考。

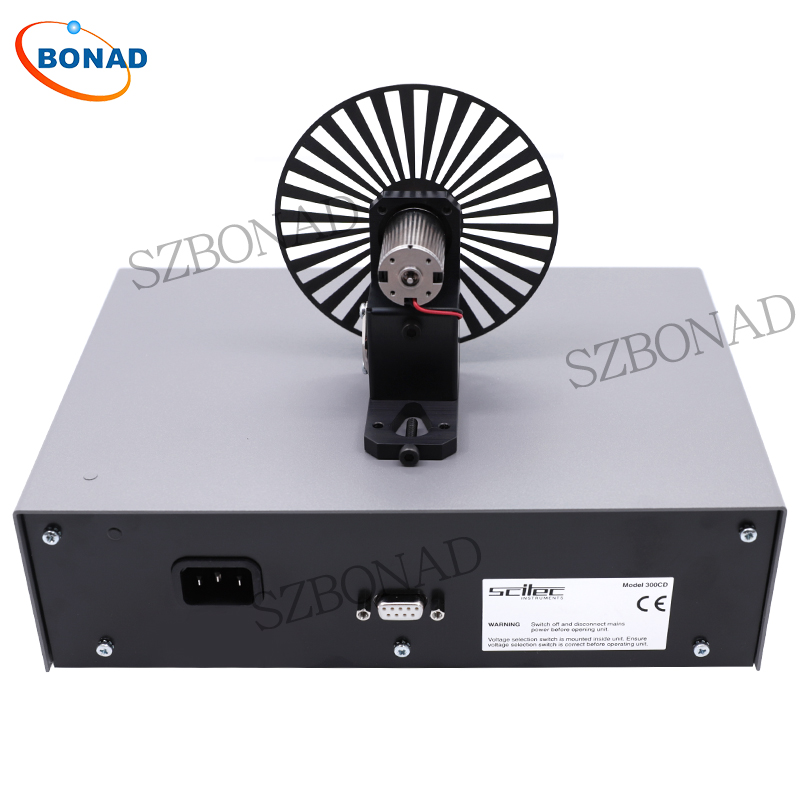

標準系統提供的 300H 光學斬波器斬波頭可用臺螺栓固定或用光學桿(臺桿)固定。提供安裝件以便安裝高頻附件或刀片保護器等部件。對于低頻操作，斬波頭可安裝減速齒輪箱電機。

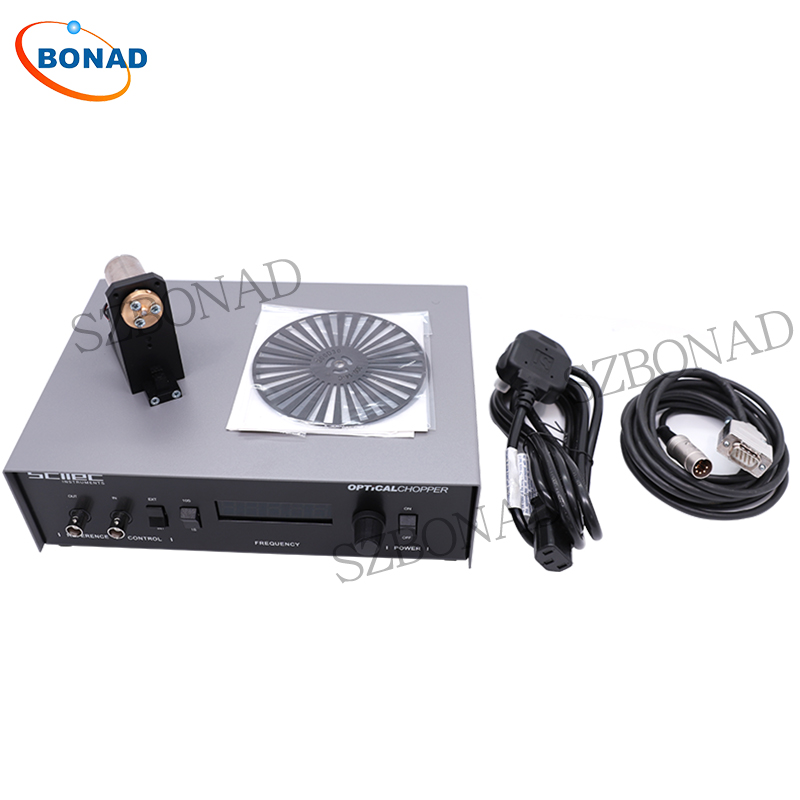

系統附帶的四組斬波盤(部件編號 300D)提供 2、5、10 和 30 個槽的選擇，每個槽的標記與空間比為 1:1。通過同時安裝兩個相同的盤，可以實現可變孔徑。附加盤最多有 445 個槽，可用于將斬波頻率擴展到 40kHz。
二、300CDU控制單元
輸出電壓：15V DC最大。
穩定性：±0.01%/℃
頻率控制：內部 - 通過10圈電位器手動控制。外部 - 為0?15 V. BNC連接器
頻率讀出：5位14毫米(在0.56)LED顯示屏具有1 Hz分辨率(更新速度1秒)或0.1 Hz分辨率(10秒更新率)。
頻率穩定度：短期 - 看到相位抖動。長期 - *高頻率的+/-0.1%。
參考輸出：通過BNC接口5 V HCT TTL信號。
電源要求：100-130 V或200-260 V，50/60赫茲，12 VA。
外形尺寸：254(寬)x76(高)×178(深)mm。
重：2.6千克。
三、300H斬波器頭
電機：11極直流電機，有超過6000小時的壽命，0-6000轉可逆的套筒軸承。
參考回升：紅外燈和光電晶體管對與施密特觸發器。
外形尺寸：73.0(高)x74.7(長)x32.0(寬)mm，不帶刀片。
安裝：光稈：可調6.514.0毫米直徑之間。安裝孔：2×3毫米。
四、300D套裝斬波盤
光盤類型：2，5，10和30的插槽
材料：半硬黃銅，0.5毫米(0.020英寸)。
直徑102毫米(4英寸)。
表面處理：化學涂黑。
馬克 - 空間比：1：1的一個葉片。
| 光盤 | 頻率 (Hz) | 光圈 | 最大相位抖動 | |||
| r | a | b | d | |||
| 300D2 (2 個插槽) | 5 - 200 | 32.0 | 77.0 | 26.7 | 32.0 | ±0.2° |
| 300D5 (5 個插槽) | 12.5 - 500 | 32.0 | 30.8 | 10.7 | 23.1 | ±0.5° |
| 300D10 （10個插槽） | 25 - 1000 | 32.0 | 15.4 | 5.4 | 13.2 | ±1° |
| 300D30 （30個插槽） | 75 - 3000 | 32.0 | 5.1 | 1.8 | 4.8 | ±3° |
