一、產品參數

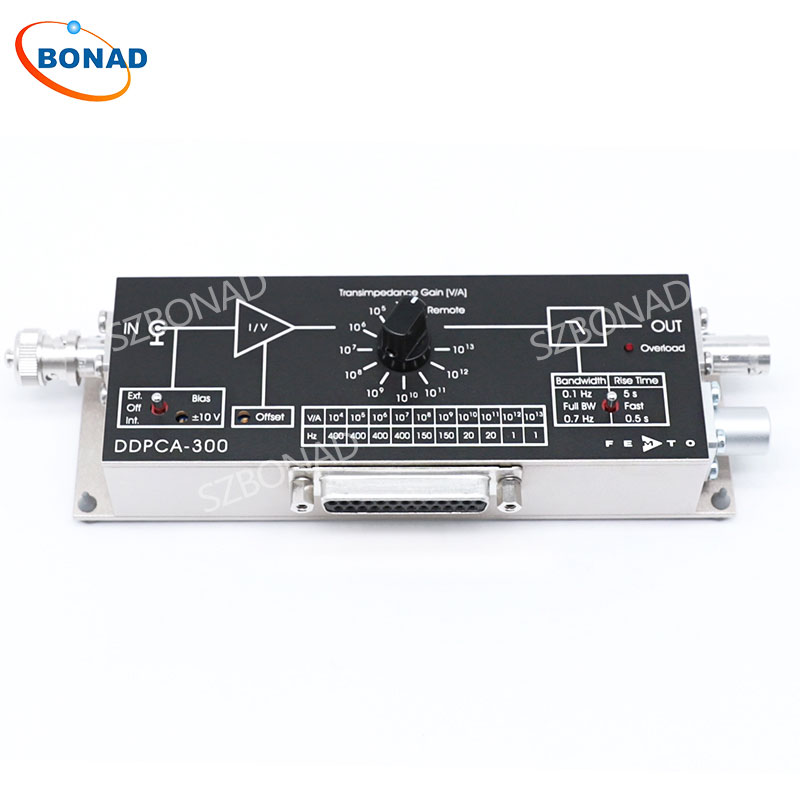

型號 | DDPCA-300 |
可變?cè)鲆?/span>[V/A] | 104 105 106 107 108 109 1010 1011 1012 1013 |
帶寬(-3dB ) [HZ] | 400 400 400 400 150 150 20 20 1 1 |
上升時間（10%-90%）[ms] | 0.8 0.8 0.8 0.8 2.3 2.3 17 17 350 350 |
集成輸入噪聲（最高峰值） | 7nA 7nA 70pA 70pA 1.2fA 1.2fA 50fA 50fA 2fA 2fA |
光譜輸入噪聲密度 | 45pA 45 pA 0.5 pA 0.5 pA 15 fA 15 fA 1.3 fA 1.3 fA 0.2 fA 0.2 fA |
精確度 | Gain±1% |
可調節低通濾波器 | 三種設置：全帶寬，0.7Hz和0.1Hz |
輸出性能 | ±10V, ±30Ma |
偏壓 | ±10v, *大 10mA，連接輸入放大器，由微調筒遠程電壓控制調節 |
電源 | ±15V，+70mA typ., ±150 mA推薦 |
控制接口 | 4 種光隔離數字輸入，TTL/CMOS兼容的，模擬偏壓控制電壓輸入 |
箱尺寸 | 170×60×45mm,重320g(0.74 lb) |
上表所述的帶寬值、上升時間和集成輸入噪聲通過低通濾波器調至全帶寬來實現的。低鋒值噪聲可以通過低通濾波器調至0.7Hz或者0.1Hz 來實現。最小峰值噪聲在0.4fA時可以通過增益調至1012和1013V/A ,低通濾波器調至0.1Hz來實現。

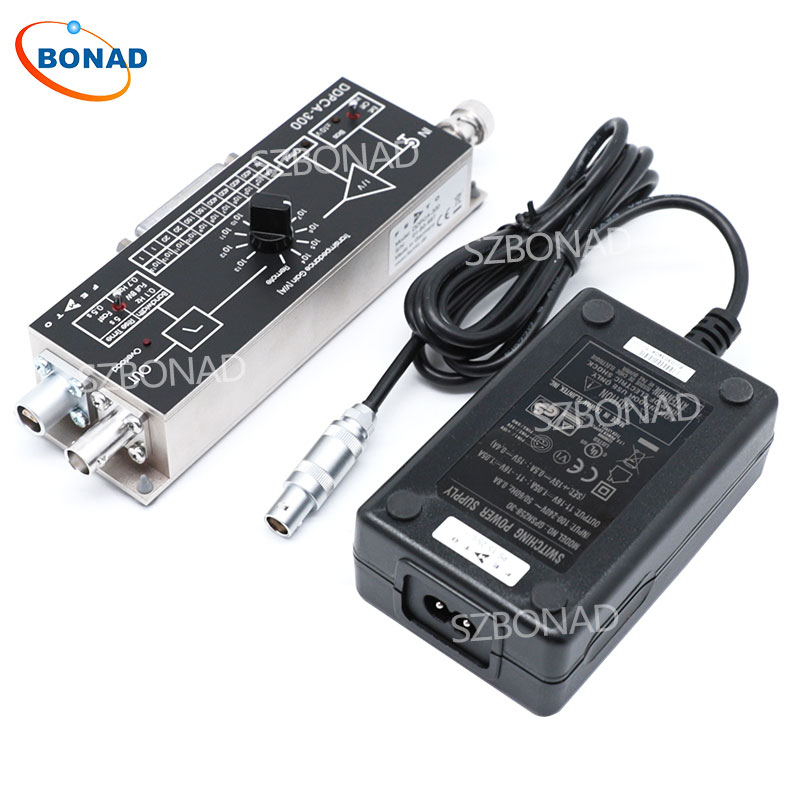

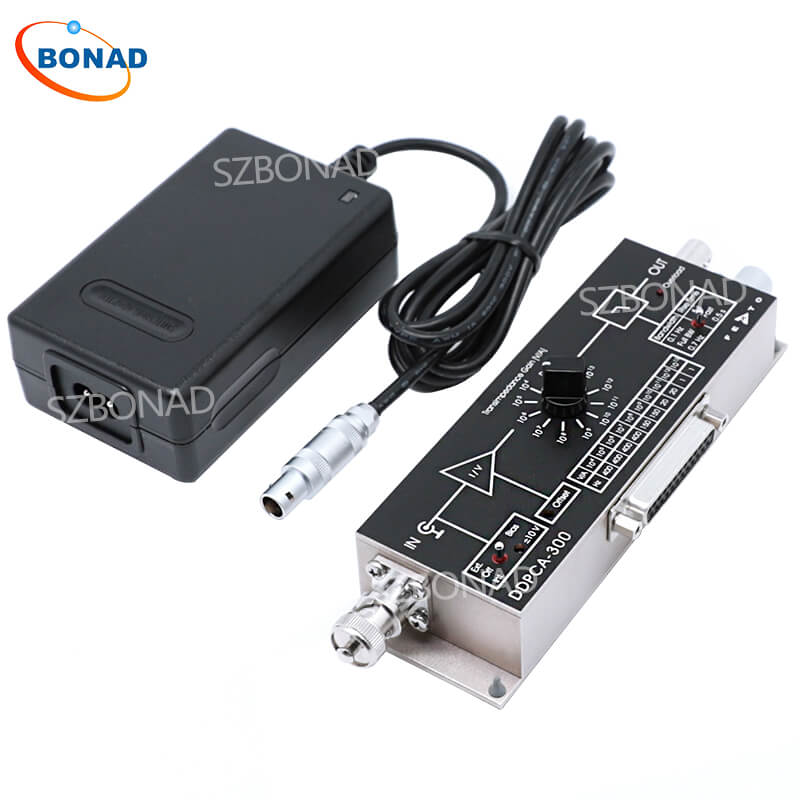

偏移量可通過微調筒調節。超負荷報警值通過LED和數字控制輸出。免受±2 kV/瞬變電壓的輸入。輸出短路受到保護。電源通過3-pin Lemo 插座接入。設備會提供吻合的連接頭。PS-15可用于配備電源。
二、產品特征
1、0.4fA 峰值噪聲
2、可變?cè)鲆鎻?04-1013 V/A
3、從sub-fA 到mA 測量240 dB 的動態范圍
4、DUT偏置可調節輸入電壓
5、外殼盡量接近信息源
6、人工或者遠程控
三、應用范圍
用于電流測量的電流-電壓轉換器
MOS 和 JFET 結構的 I/U 表征
低電流的直流測量
量子和生物技術實驗
光電二極管的線性和暗電流測量
光譜學
測量高電阻
易于使用的亞飛安附件，適用于標準電壓表或 A/D 轉換器
