從制造到食品再到醫療保健，激光技術有著廣泛的應用。然而，激光技術的有效性很大程度上受到激光束質量的影響。下面描述了測量激光束質量的過程。

M2

這是決定激光束質量的重要參數。將此因子與高斯光束的形狀進行比較。根據ISO標準11146，M2因子的值為：

M2 = πw0θ/λ

這里，w0是光束腰，θ是激光發散角，λ是振蕩波長。

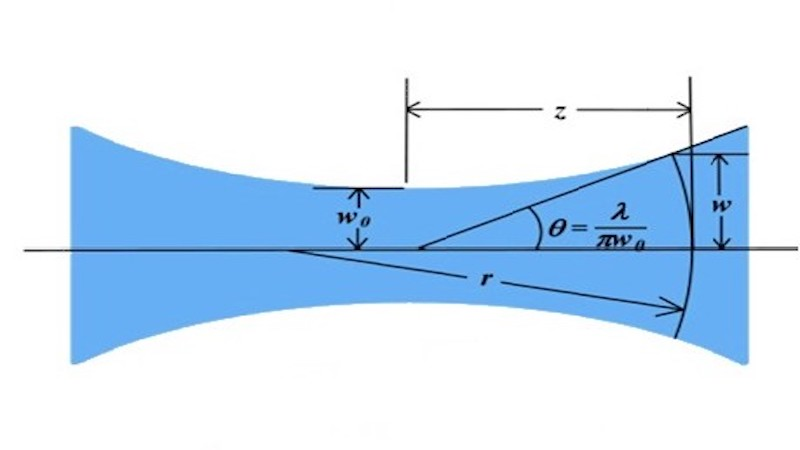

高斯光束的發散角可以使用以下公式得出：

θ = λ/πw0

通過將發散角納入方程中，M2因子使我們能夠準確計算出M2因子的值。插入發散角后，M2 的最終方程變?yōu)椋?/p>

M2 = πw0/λ×λ/πw0

如果M2系數的值為1，則代表衍射極限高斯光束。M2因子的值大于1表明激光束偏離理想的高斯光束。但M2因子的值不能小于1。

對于激光束聚焦到一個點的應用，需要計算 M2 系數。該值表示激光聚焦的有效性。M2 值越低表示光斑越強且聚焦效果越佳。。

ISO 11146 標準記錄了沿傳播軸的近場和遠場不同位置處的五個光束半徑測量值。在某些情況下，特定平面中的橫截面可能表現為高斯分布。然而，實際的光束傳播與高斯光束有很大不同。在這種情況下，激光束的發散角會增加。

光束參數積(BPP)

光束參數積 (BPP)是評估激光束質量的另一個重要參數。根據ISO 100標準，BPP計算如下：光束半徑與光束發散半角的乘積。光束半徑測量在光束腰處進行，半角光束發散度在遠場確定。

以下等式顯示了 BPP 和 M2 因子之間的關系。

BPP = M2λ/π = πw0θ

該方程表明梁參數積為：與M2系數成正比。這意味著具有大BPP值的激光束與高斯光束不同并且質量較差。λ/π是可實現的最小值。這對應于理想的高斯光束。

環圍功率Power in The Bucket

該參數常用于高功率激光應用和材料加工。它用于確定光束質量和傳播。桶中的功率是指?jìng)鬟f到錐體中的激光功率的量。它以角度單位 λ/D 計算，稱為“桶”。這里，λ表示激光束的波長，D表示初始光束的特征尺寸。

由于該參數缺乏行業標準，通常以垂直或水平光束質量來衡量。以下等式表示垂直和水平光束質量：

Vertical Beam Quality = √Ideal Power in Bucket/ Actual Power in Same Bucket

Horizontal Beam Quality = Actual Beam Radius at a Given Power/ Ideal Beam Radius at the Same Power

與其它兩個參數一樣，桶中的低功率代表激光束的高質量。

為什么了解激光束質量很重要?

激光器用于多個領域。這些領域的最終產品的精度取決于激光束的質量。以下概述了了解激光束質量的重要性：

1、對激光切割的影響

激光切割涉及使用高能激光束切割堅硬和敏感的材料。發散度較小且焦點清晰的高質量激光束可幫助您實現精確切割。相反，光束質量差會損壞材料，導致材料浪費。

質量更好的激光束可以產生干凈的切口，并且毛邊最少。它最大限度地減少了后處理的要求，從而最大限度地減少了激光切割的總體成本和工作量?？梢怨?jié)省大量成本和時間。

2、對激光打標和雕刻的影響

激光打標是在多個行業中使用的另一種流行技術。光束的質量確保雕刻的一致性和精細度。它還可以幫助您實現詳細標記。此外，低發散角可提供集中的光束，從而實現材料的有效蒸發。

激光束的模式也會影響激光打標的質量。高斯模式的激光束比平頂模式提供更集中、更銳利的光束。光束形狀是影響激光打標結果的另一個因素。

3、對激光處理的影響

激光產生的高能光束可以熔化和汽化材料。高質量激光機可產生精確聚焦的光束。它最大限度地減少了材料損壞和材料浪費的風險。

在處理昂貴的材料時，必須采用優化的激光束寬度，以最大限度地提高材料的利用率和最終產品的安全性。

4、對結果的影響

了解激光束的質量能夠優化激光機以獲得特定的結果。由于光束的質量會影響結果，因此可以最大限度地減少最終產品中的缺陷和不一致。

測量激光束質量的技術和工具

已經開發了多種工具和技術來精確測量激光束質量。以下是測量激光束質量的一些常用技術和工具：

1、鏡頭

透鏡是測量和分析激光束質量的重要工具。能夠?qū)⒐馐劢乖谒璧奈恢?。使用已知其特性的?biāo)準透鏡可以方便地確定束腰的位置。了解光束腰的位置使能夠在最佳距離測量光束直徑，從而準確計算 M2 系數。

2、光束分析儀

光束分析儀是專門設計的設備，用于捕獲和分析激光束的空間強度分布。在光束分析儀使用的各種技術中，刀口技術和相機技術是最常見的。

刀口技術采用狹縫或旋轉刀片在激光束到達功率計進行檢測之前將其切割。激光束的強度作為時間的函數進行測量。該算法有助于重建原始光束輪廓。

相機技術直接照亮相機傳感器。激光束被引導到平坦的漫射表面，透鏡將光引導到 CCD(電荷耦合器件)上。能夠創建大直徑光束的光束輪廓。

3、尺子

測量激光束質量時不需要任何特殊工具即可準確測量距離。為此需要使用尺子。使用尺子的主要目的是確定傳感器和焦點之間的正確距離。
