光電探測器在大多數情況下用于檢測光功率。具體地說，光電探測器通常被理解為光子探測器，它以某種方式利用電載流子的光激發;光電探測器通常提供電子輸出信號，例如與入射光功率成正比的電壓或電流。

一、光電探測器類型

由于應用的要求差異很大，因此有許多類型的光電探測器可能適合特定情況：

● 光電二極管是具有 p-n 結或 p-i-n 結構(i = 本征材料)的半導體器件(→ p -i-n 光電二極管)，其中光在耗盡區被吸收并產生光電流。此類設備可以非常緊湊、快速、高度線性，并且表現出高量子效率(即每個入射光子產生近一個電子)和高動態范圍，前提是它們與合適的電子器件結合使用。雪崩光電二極管是一種特別敏感的類型，有時甚至用于光子計數。

● 金屬-半導體-金屬 (MSM) 光電探測器包含兩個肖特基接觸而不是 ap-n 結。它們可能比光電二極管更快，帶寬高達數百千兆赫。

● 光電晶體管與光電二極管類似，但利用光電流的內部放大。它們的使用頻率低于光電二極管。

● 光電導探測器也基于某些半導體，例如硫化鎘 (CdS)。它們比光電二極管便宜，但速度相當慢，不是很敏感，并且表現出非線性響應。另一方面，它們可以對長波長紅外光做出反應。

● 光電管是利用光電效應的真空管或充氣管(→光電發射探測器)。

● 光電倍增管是一種特殊的光電管，利用電子倍增過程來獲得大大提高的響應度。它們還可以具有高速度和大活動面積。其中一些是基于多通道板的;它們比傳統的光電倍增管更加緊湊。

● 正在研究基于碳納米管(CNT)或石墨烯的新型光電探測器，它可以提供非常寬的波長范圍和非?？斓捻憫?yīng)。

這些器件都是基于內部或外部光電效應，光電發射探測器屬于后一類。

各種光電探測器可以集成到功率計和光功率監視器等設備中。其它的可以制成大型二維陣列的形式，例如用于成像應用。它們可以稱為焦平面陣列。主要用于相機的CCD和CMOS傳感器。

三、光電探測器的重要特性

根據應用光電探測器必須滿足各種要求：

● 必須在一定的光譜區域(光波長范圍)內敏感。在某些情況下，響應度應該是恒定的或至少在某個波長范圍內明確定義。在其它一些波長范圍內具有零響應也很重要。

● 響應度表示每單位光功率獲得多少電信號。這取決于光波長。

● 在某些情況下，不僅高響應率很重要，而且高量子效率也很重要，否則會引入額外的量子噪聲。這適用于例如光的壓縮狀態的檢測，并且還影響光子計數檢測器的光子檢測概率。

● 探測器必須適用于某些光功率范圍。最大檢測功率可能受到損壞問題或非線性響應等限制，而最小功率通常由噪聲決定。動態范圍的大小(通常指定為最大和最小可檢測功率的比率，例如以分貝為單位)通常是最重要的。一些探測器(例如光電二極管)可以在超過 70 dB 的動態范圍內表現出高線性度。

● 當使用來自激光二極管的強發散光束時，檢測器的有效區域可能很重要。足夠高的響應度均勻性可能很重要。對于光束發散度非常高和/或不恒定的光源，幾乎不可能將所有的光都照射到有源區域上;然后可以使用積分球(經過適當?shù)男?zhǔn))來測量總功率。

● 檢測帶寬可以從 0 Hz 或某個有限頻率(對于交流耦合檢測器)開始，并以某個最大頻率結束，該最大頻率可能受到內部過程(例如半導體材料中電載流子的速度)或所涉及的電子設備的限制(例如引入一些RC時間常數)。一些諧振檢測器僅在較窄的頻率范圍內工作，并且適用于例如鎖定檢測。

● 有些探測器(例如熱釋電探測器)僅適用于探測脈沖，不適用于連續波光。

● 對于檢測光脈沖(可能在幾個光子水平上)，定時精度可能很重要。有些探測器在檢測到脈沖后有一定的“死區時間”，此時它們不敏感。

● 某些類型的探測器需要復雜的電子設備。由于需要施加高電壓或檢測極小電壓，可能會導致尺寸和成本方面的損失。

● 特別是一些中紅外探測器需要冷卻到相當?shù)偷臏囟取?/p>

● 對于某些應用，需要一維或二維光電探測器陣列——最常見的是光電二極管陣列的形式。對于探測器陣列，一些不同的方面發揮作用，例如像素間干擾、讀出技術和探測器均勻性。

不同的探測器類型在許多特性上有很大差異。在典型的應用場景中，某些要求完全排除了某些探測器類型的使用，并很快導致選擇相當有限。

四、光電探測器的應用

光電探測器有著非常廣泛的應用。

1、在輻射測量和光度測量中，它們可用于測量光功率、光通量、光強度和輻照度等特性，與其他裝置結合也可測量輻射亮度等特性。

2、用于測量光譜儀、光柵、光學數據存儲設備、自相關器、光束分析儀、熒光顯微鏡、干涉儀和各種類型的光學傳感器中的光功率。

3、激光測距儀、激光雷達、量子光學實驗和夜視設備需要特別靈敏的光電探測器。

4、特別快速的光電探測器用于光纖通信、光頻率計量以及脈沖激光或激光噪聲的表征。

5、大多數包含許多相同光電探測器的二維陣列用作焦平面陣列，主要用于成像應用。如大多數相機都包含圖像傳感器等設備。

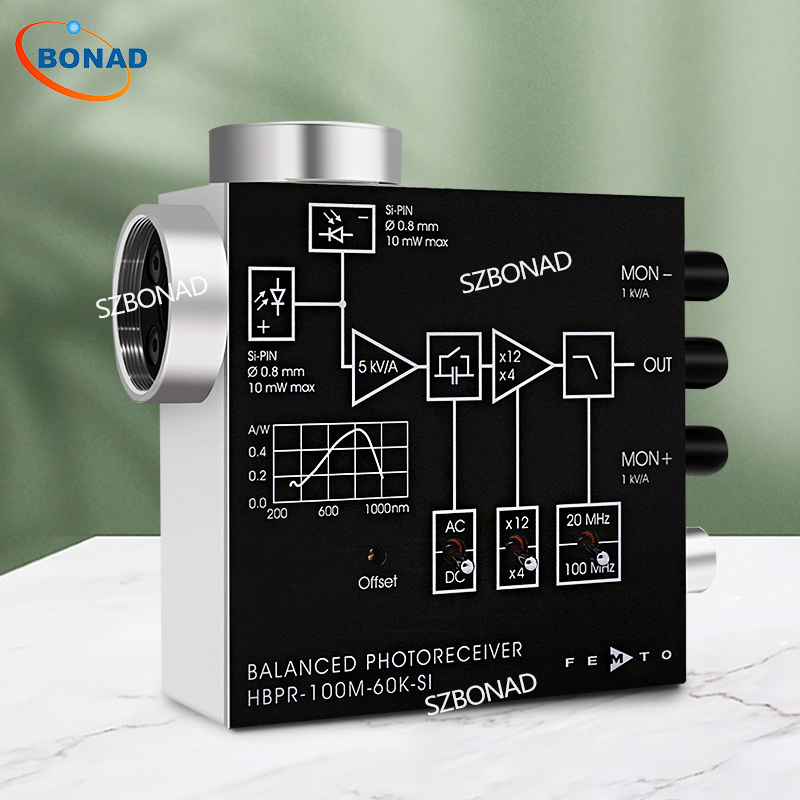

深圳市博納德精密儀器有限公司經營的產品有：Scitec光學斬波器、SRS放大器、Femto電流放大器、Femto電壓放大器、Femto光電探測器、Femto鎖相放大器、脈沖發生器、AA Lab Systems放大器/信號調節器等其它設備，如有需要可以聯系我們。
